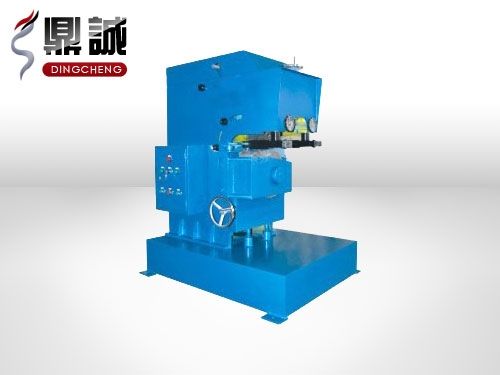

GD-20滾剪倒角機
平板直板倒角，效率非常高！
一、產品概述

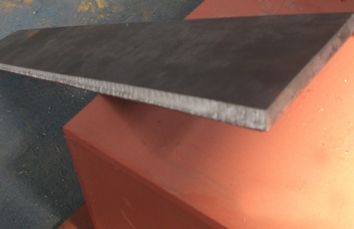

本機利用滾動剪切的原理，在滾dao旋轉帶動鋼板前進的相對運動中，將鋼板的邊角切除，能滿足Q235鋼板、不銹鋼板及16Mn板等焊接前的坡口需要，加工的坡口尺寸正確，表面光潔。
同氣割開坡口的方法相比，能耗低，坡口速度快（為氣割的三倍以上），且不需清毛刺。

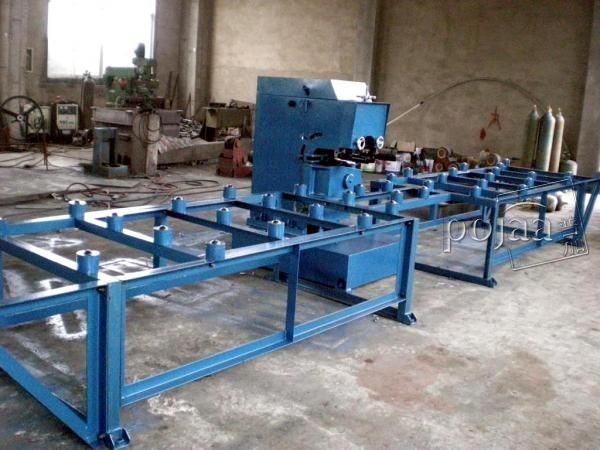

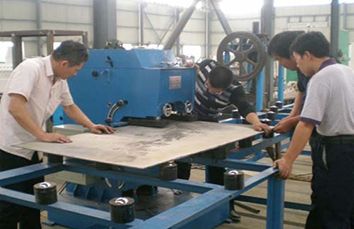

加工時工件不需裝夾，所以使用方便，工效高，配用托架可不受工件的長度、寬度限制。因此應用此倒角機加工坡口遠勝于其它設備，是當今國內很理想的鋼板焊前坡口加工設備。
二、技術參數
外形尺寸：（長*寬*高）1240*940*1500
電機型號：Y112M-4 4kw/1440Y/min
主軸轉速:7.7Y/min
鋼板抗拉強度δb(Kgf/mm2) | < 40 | ||
鋼板舉例 | A3鋼板 | 16Mn鋼板 | 1cr18NigJI鋼板 |
MAX寬度W（mm） | 20 | 16 | 12 |
進料速度V（m/min） | ∽2.9 | ||
MAX厚度h(mm) | 45 | ||
適用鋼板 | Q |
適用鋼板厚度 | 6 |
MAX斜邊寬度 | 20/16/ |
zui小直邊 | |
坡口角度范圍 | 25-55 |
滾dao直徑 | |
電機功率 | 4kw |
GD-20滾剪倒角機 2016-11-8 本文被閱讀 5242 次
